Defnyddio a chynnal a chadw moduron DC.
1. Paratoi ac arolygu cyn eu defnyddio
(1) Glanhau'r llwch, powdwr brwsh a baw y tu mewn i'r modur.
(2) Gwiriwch ymwrthedd insiwleiddio'r modur. Fel arfer, ni ddylai fod yn llai na 0.5MΩ. Os yw'n is na 0.5MΩ, mae angen ei sychu cyn ei ddefnyddio.
(3) Gwiriwch a yw wyneb y cymudwr yn llyfn ac yn lân. Os ceir difrod mecanyddol neu farciau llosg gwreichion, dylid cynnal y cymudwr.
(4) Gwiriwch a yw'r brwsh yn cael ei wisgo'n rhy fyr, a yw pwysau deiliad y brwsh yn briodol, ac a yw safle deiliad y brwsh yn bodloni'r rheoliadau. Os oes angen disodli'r brwsh os nad yw'n cwrdd â'r gofynion, dylid ei ddisodli yn ôl y maint a'r model gwreiddiol.
2. Cynnal modur DC ar waith
Ar gyfer y modur DC ar waith, mae angen cynnal a chadw aml er mwyn canfod amodau abnormal mewn pryd, dileu diffygion offer, a sicrhau gweithrediad diogel hirdymor y modur.
(1) Yn ystod gweithrediad y modur, dylid gwirio tymheredd, dirgryniad, sain a chymudiad pob rhan, a dylid talu sylw a oes gorboethi anesmwythyd ac arogl insiwleiddio llosg.
(2) Os yw'n system cylchrediad olew pwysedd, dylai hefyd wirio a yw'r pwysedd olew a thymheredd yr olew sy'n dod i mewn ac sy'n gadael yn cwrdd â'r gofynion penodedig. Yn gyffredinol, dylai'r tymheredd olew cilfach fod yn llai na 40°C, a dylai tymheredd yr allfa olew fod yn llai na neu'n hafal i 65°C.
(3) Gwiriwch sŵn pob rhan gyda ffon wrando, a thalu sylw i a oes synau ffrithiant eraill rhwng y rotor a'r stator ac eithrio sain electromagnetig a sain awyru. Gwiriwch y gragen ddwyn neu ddwyn am sain annormal.
(4) Ar gyfer pwyntiau cysylltiad ac ynysyddion y brif gylched, rhowch sylw i a oes unrhyw arogl annormal megis gorboethi ac anesmwythyd, ac a oes unrhyw arogl annormal megis llosgi'r insiwleiddio.
(5) Ar gyfer y system oeri caeedig, rhowch sylw i dymheredd y dŵr a thymheredd aer, a hefyd gwiriwch a oes gan yr oedfa ddŵr ollwng a chyddwyso, ac a yw'r rhwydwaith aer atodol wedi'i rwystro ai peidio.
(6) Rhowch sylw bob amser i werthoedd cyfredol a foltedd y modur, a byddwch yn ofalus i beidio â gorlwytho. Ar gyfer y system DC gyda dyfais arolygu insiwleiddio, dylid gwirio ei insiwleiddio i'r ddaear yn rheolaidd.
(7) Gwiriwch a yw lliw'r ffilm ocsid ar wyneb y cymudwyr yn normal, boed gwreichion rhwng y brwsh a'r cymudwr, boed cronni powdr carbon a saim ar wyneb y cymudwr, ac a oes llwch ar ddeiliad y brwsh a deiliad brwsh.
(8) Gwiriwch a yw'r ymyl brwsh yn cael ei naddu a'i wisgo i'r hyd lleiaf a ganiateir.
(9) Gwiriwch a yw'r braid brwsh wedi'i gwblhau, p'un a oes llinynnau wedi torri neu wedi torri, boed y cysylltiad â deiliad y brwsh yn dda, ac a oes cylched daearol a byr.
(10) Gwiriwch a yw unrhyw frwshys neu braids brwsh yn cael eu disgo oherwydd gorboethi, ac a yw'r brwsys yn sownd neu'n sigledig yn y deiliad brwsh.
(11) Gwiriwch a yw'r pwysau brwsh rhwng y brwshys yn wisg, ac a yw'r bys gwasgedd yn cael ei wasgu'n dda.
(12) Gwiriwch a yw'r cymudwr yn cael ei wisgo'n anwastad, a yw'r anwastadedd wedi mynd y tu hwnt i'r gwerth a ganiateir, ac a oes bylch o mica rhwng dalennau sy'n achosi i'r brwsh ddirgrynu.
Diffygion cyffredin a dulliau cynnal a chadw moduron DC
Modur DC ddim yn cychwyn
Achos posib o fethiant
(1) Nid yw'r modur wedi'i gysylltu â foltedd addas neu nid oes foltedd i'r cyflenwad pŵer.
(2) Mae'r gylched weindio cyffrous yn gylched agored.
(3) Mae gan y brwsh gysylltiad gwael.
(4) Mae'r cerrynt a basiwyd i'r modur DC yn rhy fach ar gychwyn.
(5) Mae'n anodd dechrau os yw'r llwyth yn rhy drwm.
Dulliau a sgiliau cynnal a chadw
(1) Yn gyntaf, defnyddiwch amlmedr i fesur a oes foltedd i'r cyflenwad pŵer, ac adfer y foltedd cyflenwi pŵer pan nad oes foltedd. Gwiriwch a yw'r ffiws yn cael ei chwythu, ac a yw gwifrau'r llinell yn gylched agored, os felly, cysylltu'r llinell gysylltu. Hefyd edrychwch ar gamau'r ddyfais amddiffyn gorlwytho. Os yw wedi gweithredu, dylid ei ailosod ar ôl nodi'r achos, ac yna ailgychwyn y modur.
(2) Defnyddiwch amlmedr i rwystro'r on-off o'r alltudiad yn drydanol. Os llosgir y cymal, dylid ei ailgysylltu; os yw'r weindio'n cael ei losgi ac yn agored, dylid disodli'r weindio. Yn olaf, defnyddiwch amlmedr i wirio a yw'r foltedd cyffrous yn normal, dod o hyd i'r achos o'r llinell ddosbarthu, a'i atgyweirio.
(3) Gwiriwch gyflwr cyswllt y brwsh modur DC, llyfnu'r arwyneb cyswllt gyda phapur tywod mân, ac addasu'r pwysau brwsh i'w wneud yn briodol.
(4) Gwiriwch a oes gan y gylched gysylltiad gwael, a gwirio a yw'r offer cychwyn yn cyd-fynd â'r modur DC.
(5) Llwyth gormodol yw un o'r rhesymau pwysig pam na ellir dechrau'r modur DC. Yn gyntaf trowch y cyplu modur neu yrru tynnu â llaw i weld a all gylchdroi'n hyblyg. Os yw'r modur yn cael ei orlwytho neu'n sownd, dylid dod o hyd i'r rheswm o'r trosglwyddiad mecanyddol a dylid atgyweirio'r offer mecanyddol; os yw dwyn y modur ei hun yn cael ei ddifrodi a'i fod yn sownd, mae angen agor y modur a disodli dwyn yr un math.
Ar ôl i'r modur DC ddechrau, mae'r cyflymder yn annormal, mae'r cyflymder yn rhy uchel neu'n rhy isel, ac mae gwreichion treisgar yn cyd-fynd â
Achos posib o fethiant
(1) Mae safle'r brwsh yn cael ei wrthbwyso ac nid yn y safle arferol.
(2) Mae gwrthiant cylched y maes magnetig yn rhy fawr.
(3) Mae gan y gwyntoedd a'r maes droelli byrion neu bwyntiau cylched agored.
(4) Mae llwyth y gyfres yn cyffroi modur yn rhy olau.
(5) Mae'r gyfres sy'n cyffroi'r maes yn cael ei wyrdroi.
Dulliau a sgiliau cynnal a chadw
(1) Ail-ddosbarthu'r brwsh yn ôl y safle sydd wedi'i farcio'n wreiddiol neu addasu safle'r brwsh drwy ddull anwytho.
(2) Gwiriwch a oes gan holl gymalau'r gylched weindio maes magnetig haen ocsid i atal cyswllt gwael. Os oes haen ocsid, dylid ei lyfnu gyda phapur tywod. Gwiriwch y maes magnetig yn weindio gyda multimeter. Pan fo'r gwrthiant yn rhy fawr, dylid troi'r modur ymlaen i ddod o hyd i'r achos, a dylid mesur gwerth foltedd y maes magnetig go iawn. Os nad yw'n gywir, dylid dod o hyd i'r achos o'r llinell ddosbarthu.
(3) Trowch ar y modur DC, gwahanu'r cysylltwyr gwifrau, mesur gwrthiant y gwyntoedd maes magnetig yn y drefn honno, dod o hyd i bwynt cylched byr pob grŵp o goiliau, a disodli neu atgyweirio'r coils yn lleol.
(4) Pan fo cyflymder y modur sy'n llawn cyffro cyfres yn annormal o dan lwyth golau, a'r gylched modur ddim yn broblem, dylid cynyddu llwyth y modur yn briodol.
(5) Gwiriwch wifrau'r gyfres yn cyffroi'r maes yn weindio, a'i ail-rewi yn ôl y dull cywir.
DC motor oscillates yn ystod gweithrediad
Achos posib o fethiant
(1) Mae foltedd cyflenwad pŵer modur DC yn amrywio.
(2) Nid yw'r brwsh modur ar y wifren niwtral.
(3) Mae'r cerrynt cyffrous yn rhy fach neu mae gan y gylched ecstras bwynt cylched byr.
(4) Mae'r gyfres sy'n cyffroi'n weindio neu'r weindio polyn cymudo yn cael ei wyrdroi.
(5) Mae'r llwyth mecanyddol yn amrywio gormod wrth gylchdroi.
Dulliau a sgiliau cynnal a chadw
(1) Datgysylltu'r foltedd anaeddfed modur yn gyntaf, cysylltu'r llwyth, a dod o hyd i achos yr amrywiad foltedd anaeddfed. Dewch o hyd i'r achos o'r offer dosbarthu pŵer a delio ag ef.
(2) Ail ymgynnull y brwsh yn ôl y safle sydd wedi'i farcio'n wreiddiol, neu addasu safle'r brwsh drwy ddull anwytho.
(3) Cynyddu'n briodol y cerrynt cyffrous neu ddatgysylltu'r cyflenwad pŵer, a gwirio a oes pwynt cylched fer neu gylched agored yn y gylched allyrru. Pan fo'r gylched yn fyr ei chylched o ddifrif, dylid disodli'r coil.
(4) Ailgysylltu'r gwyntoedd polyn cymudo yn ôl y diagram gwifrau ar enw'r modur DC.
(5) Gwiriwch y gwisg mecanyddol a'r deigryn, p'un a oes gorlwytho ar unwaith, a disodli'r rhannau â gwisg fecanyddol ddifrifol.
Mae'r sbarc brwsh yn rhy fawr yn ystod gweithrediad y modur DC
Achos posib o fethiant
(1) Mae cyswllt gwael rhwng y brwsh a'r cymudwr.
(2) Mae'r brwsh a deiliad y brwsh yn rhy dynn ac yn mynd yn sownd y tu mewn.
(3) Mae'r brwsys yn cael eu gwisgo allan yn ormodol neu faint a pherfformiad y brwsys sydd newydd eu disodli yn anghyson â'r rhai gwreiddiol.
(4) dosbarthiad anwastad o frwsys a dosbarthiad cyfredol anwastad rhwng brwsys.
(5) Mae'r weindio polyn cymudo wedi'i gysylltu'n groes neu mae pwynt cylched byr.
(6) Desoldering o weindio a chymudwyr a chymudwyr.
(7) Nid yw safle'r brwsh ar y llinell niwtral neu mae deiliad y brwsh yn symud yn llac.
(8) Pwysau brwsh amhriodol neu anwastad.
(9) Mae'r cymudwyr yn fudr, mae'r gwrthiant cyswllt yn rhy fawr, neu'r ynysydd rhwng y segmentau cymudwyr yn ymwthio allan.
(10) Mae'r llwyth mecanyddol yn rhy drwm.
Dulliau a sgiliau cynnal a chadw
(1) Malu wyneb cyswllt y brwsh gyda phapur tywod mân, a sychu'r cyswllt rhwng y brwsh a'r cymudwr gyda brethyn glân, gosod y brwsh, a chymhwyso'r foltedd i wneud y segur modur DC am tua 1h ar gyflymder isel a llwyth golau.
(2) Defnyddiwch sandpaper mân i falu'r brwsh bach ychydig, fel y gall y brwsh symud i fyny ac i lawr yn y deiliad brwsh yn rhydd.
(3) Disodli'r brwsys newydd gydag ansawdd cymwys yn ôl model gwreiddiol a maint y modur DC.
(4) Darllenwch safle dosbarthu'r brwshys.
(5) Ailgysylltu gwifrau'r polyn cymudo yn weindio i'r cyfeiriad cywir, ac ysgwyd ei insiwleiddio gyda megohmmeter 500V. Dylid disodli'r coil pan fo'r coil yn fyr ei gylchdaith o ddifrif.
(6) Trowch ar y modur DC, dewch o hyd i'r pwynt dad-sodro yn ofalus rhwng y weindio a'r cymudwr, ac ail-weldio.
(7) Addaswch ddeiliad y brwsh i'r safle gwreiddiol neu ganfod safle llinell niwtral y brwsh drwy ddull anwytho. Er enghraifft, pan fydd y modur yn cael ei bweru, cysylltwch y mesurydd milivolt â brwsys y ddau grŵp cyfagos, cysylltu newid mewn cyfres gyda'r gwyntoedd cyffrous, a chysylltu'r batri 3V. Pan fydd y switsh yn cael ei droi ymlaen ac i ffwrdd, mae pwyntydd y mesurydd milivolt yn siglo i'r chwith a'r dde, ac mae hyn yn cael ei ailadrodd yn barhaus. Trowch y switsh ymlaen ac i ffwrdd, a symud y safle deiliad brwsh yn ôl ac ymlaen nes bod y pointer yn siglo i isafswm, ac mae safle'r brwsh ar y llinell niwtral yn unig, gweler Ffigwr 9-68.

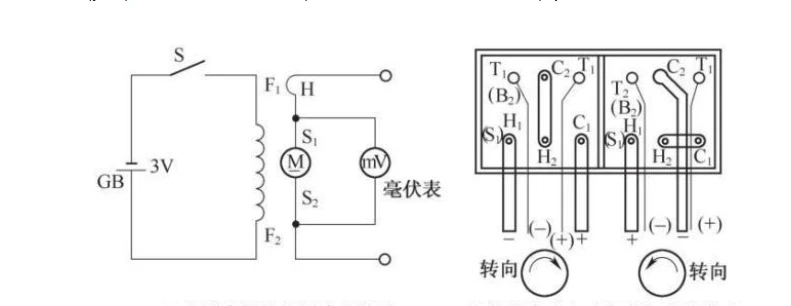

Y dull o ddod o hyd i safle llinell niwtral brwsh modur DC
(8) Dewch o hyd i gydbwysedd gwanwyn a chywiro'r gwasgedd brwsh fel ei fod yn well ar 150-250gf/cm (1gf/cm2=98.0665MPa).
(9) Sgrwbio rhan fudr y cymudwr a chael gwared ar rai insiwleiddio mica yn iawn.
(10) Gwiriwch y rheswm dros orlwytho'r llwyth. Fe'i achosir gan y beryn modur i gymryd lle'r beryn. Mae'n cael ei achosi gan y llwyth mecanyddol a dylid atgyweirio'r pwynt nam mecanyddol. Pan nad yw'r capasiti modur yn addas, dylid disodli modur DC sydd â chynhwysedd mawr.
DC cabinet dosbarthu pŵer modur yn allyrru mwg
Achos posib o fethiant
(1) Mae'r amser gorlwytho modur yn hir.
(2) Mae cymudwr neu fraich y modur yn fyr ei gylched.
(3) Mae'r modur yn dechrau'n uniongyrchol ar gyflymder uchel neu'n rhedeg yn aml i gyfeiriadau ymlaen a gwrthdroi.
(4) Mae'r foltedd terfynell modur yn rhy isel.
(5) Mae'r beryn modur yn cael ei ddifrodi.
(6) Mae rhwd a malurion yn y stator a'r rotor yn rhwbio yn erbyn ei gilydd.
Dulliau a sgiliau cynnal a chadw
(1) Datgysylltu'r cyflenwad pŵer modur yn syth, dod o hyd i achos methiant y llwyth mecanyddol, a dechrau'r modur pan fydd y llwyth yn normal.
(2) Sylwa'n ofalus a oes gwrthrychau tramor neu sglodion metel yn disgyn i'r cymudwyr, a'i lanhau os o gwbl. Yna defnyddiwch fesurydd milivolt i wirio cylched fer y weindio anaeddfed. Os yw'r gylched fer ychydig yn atgyweirio, dylid ei hatgyweirio, ac o'r diwedd ychwanegu paent inswleiddio; os na ellir ei drwsio, dylid cnoi'r weindio.
(3) Defnyddiwch y cabinet dosbarthu pŵer cyfatebol, ac addasu'r dull gweithredu cychwyn i ymestyn yr amser trosi ymlaen a gwrthdroi.
(4) Gwiriwch yr offer dosbarthu pŵer, a defnyddio amlmedr i fesur a yw'r foltedd anaeddfed modur yn rhy isel. Os yw'n rhy isel, dylid ei addasu i'r gwerth arferol.
(5) Trowch ar y modur DC a gwirio difrod y beryn modur. Os yw'n cael ei ddifrodi, disodli dwyn yr un math gyda gwell ansawdd.
(6) Agorwch y modur a thynnu'r rotor allan, tynnu rhwd a malurion eraill, a gwirio a yw bwlch aer y modur yn wisg. Os nad yw'r bwlch aer yn unffurf, dylid disodli'r beryn.
Mae pob darn arall o gymudwr modur DC yn cael ei siarsio a'i dduo. Ar ôl glanhau, mae'r modur dal yn ddu.
Achos posib o fethiant
(1) Mae yna ddiffygion dad-sodro a chylched agored rhwng y segment cymudwyr sgwarnog a duon foltedd cyfartalu llinell a'r llinell gysylltiad weindio anaeddfed.
(2) Mae gan y gwyntoedd anaeddfed sy'n gysylltiedig â'r segmentau cymudwyr duon hyn bwyntiau cylched byr.
Dulliau a sgiliau cynnal a chadw
(1) Ail-sodro'r llinell hafal i'r gylched agored, gwiriwch a oes dad-sodro rhwng y weindio a'r gwyntoedd anaeddfed, ac ail-sodro os felly.
(2) Trowch ar y modur, edrychwch ar gylched fer y gwyntoedd a'i drwsio. Os yw'r gylched fer yn ddifrifol, disodli'r weindio anaeddfed.
Pan ddechreuir y modur DC, mae'r modur shunt yn cylchdroi'n wrthdro, ac yna'n troi ymlaen ar ôl dechrau.
Achos posib o fethiant
Mae'r gyfres weindio'n cael ei wrthdroi.
Dulliau a sgiliau cynnal a chadw
Cyfnewid cysylltwyr dwy weiren blwm y gyfres yn cyffroi'r weindio.
Gollwng cas modur DC
Achos posib o fethiant
(1) Mae dŵr yn mynd i mewn i'r modur neu amhureddau dargludol eraill yn mynd i mewn i du mewn y modur.
(2) Mae gwifren blwm y modur mewn cysylltiad â'r casyn modur yn rhywle.
(3) Mae'r wifren ddaeario modur yn gylched agored neu mae gwrthiant insiwleiddio'r gwyntoedd modur i'r casyn yn rhy fach.
(4) Mae insiwleiddio'r gwyntoedd modur yn cael ei ddifrodi a'i gysylltu â'r casyn allanol.
Dulliau a sgiliau cynnal a chadw
(1) Trowch ar y modur, sylwch yn uniongyrchol a oes dŵr yn y tu mewn, a gwiriwch a oes unrhyw le llaith. Os oes, mae angen ei lanhau a'i sychu. Yna defnyddiwch megohmmeter 500V i ysgwyd weindio pob cam o'r modur a'r insiwleiddio i'r ddaear i fodloni'r gofynion. Gellir defnyddio'r modur eto.
(2) Agorwch y modur, a disodli'r wifren blwm sy'n cysylltu â'r casyn neu'r wifren gydag insiwleiddio gwael y casyn.
(3) Ailgysylltu'r wifren amddiffynnol echddygol gyda gwifrau copr aml-linyn. Dylid brwsio'r modur gyda pherfformiad insiwleiddio gwael gyda phaent insiwleiddio a'i sychu.
(4) Disodli'r gwynebu gydag insiwleiddio'r modur wedi'i ddifrodi.
Mae gan fodur DC dirgryniad annormal
Achos posib o fethiant
(1) Nid yw sylfaen y modur DC yn gryf.
(2) Nid yw'r bolltau modur trwsio yn cael eu cyflymu na'u llithro.
(3) Mae'r beryn modur yn cael ei ddifrodi.
(4) Nid yw'r modur DC a'r olwyn fecanyddol yn gonsentrig.
Dulliau a sgiliau cynnal a chadw
(1) Ail-osod yr isadeiledd modur.
(2) Tynhau'r bolltau angor modur neu ail-dapio'r tyllau angor.
(3) Disodli'r beryn modur o'r un math.
(4) Llacio'r bolltau angor modur, ac ailgyfrif yr olwyn modur a'r olwyn llwyth mecanyddol i'w gwneud yn consentrig.
